Cách chọn dây điện 3 pha theo tải để tránh quá nhiệt

Vì sao cần chọn dây điện 3 pha theo tải?

Trong thi công điện 3 pha, việc chọn dây dẫn không thể làm theo cảm tính hay “ước chừng cho đủ dùng”. Trên thực tế, rất nhiều sự cố như dây nóng, sụt áp, thậm chí cháy nổ đều bắt nguồn từ việc chọn dây điện 3 pha theo tải không đúng kỹ thuật. Hiểu đúng mối quan hệ giữa tải – tiết diện dây – khả năng tản nhiệt sẽ giúp bạn tránh được những rủi ro này ngay từ đầu.

Quá nhiệt – rủi ro lớn nhất khi chọn sai dây điện 3 pha

Quá nhiệt xảy ra khi:

• Dòng điện chạy qua dây vượt quá khả năng chịu tải

• Dây phải vận hành gần mức tải tối đa trong thời gian dài

• Khả năng tản nhiệt kém do môi trường lắp đặt không phù hợp

Khi đó, dây điện sẽ:

• Nóng lên nhanh chóng

• Lớp cách điện lão hóa, giòn và nứt

• Giảm tuổi thọ dây và thiết bị sử dụng điện

Trong hệ thống 3 pha, tình trạng này càng nguy hiểm hơn nếu xảy ra mất cân bằng tải, khiến một pha bị quá tải trong khi các pha còn lại vẫn bình thường.

Mối liên hệ giữa tải – tiết diện dây – an toàn

Về nguyên tắc:

• Tải càng lớn → tiết diện dây càng phải lớn

• Tiết diện đủ lớn giúp dòng điện đi qua dễ dàng hơn

• Điện trở dây giảm → ít sinh nhiệt → an toàn hơn

Ngược lại, nếu chọn dây có tiết diện nhỏ hơn mức cần thiết:

• Dòng điện bị “ép” qua lõi dây nhỏ

• Nhiệt lượng sinh ra nhiều

• Hiệu suất hệ thống giảm, nguy cơ quá nhiệt tăng cao

Đây chính là lý do vì sao trong thiết kế và thi công, các kỹ sư luôn ưu tiên tính toán tải trước khi chọn dây, thay vì chọn dây theo thói quen.

Hệ số an toàn – yếu tố không nên bỏ qua

Một sai lầm phổ biến là chọn dây vừa đủ tải theo công suất thiết bị hiện tại. Trên thực tế, hệ thống điện luôn cần có hệ số an toàn, bởi:

• Tải có thể tăng theo thời gian

• Thiết bị khởi động có dòng khởi động lớn

• Nhiệt độ môi trường ảnh hưởng đến khả năng tản nhiệt của dây

Do đó, khi chọn dây điện 3 pha theo tải, không nên để dây vận hành sát ngưỡng tối đa, mà cần chừa dư để hệ thống hoạt động ổn định và bền bỉ.

Các thông số cần biết trước khi chọn dây điện 3 pha

Trước khi bắt tay vào chọn tiết diện dây, bạn cần xác định rõ một số thông số kỹ thuật quan trọng. Đây là nền tảng để tránh chọn sai dây và gây quá nhiệt trong quá trình sử dụng.

Công suất và dòng tải thực tế

Yếu tố đầu tiên cần xác định là tổng công suất tải của hệ thống:

• Tổng công suất máy móc, thiết bị sử dụng

• Có vận hành đồng thời hay luân phiên

• Có tính đến khả năng mở rộng trong tương lai hay không

Từ công suất, bạn có thể quy đổi ra dòng tải – thông số trực tiếp quyết định việc chọn tiết diện dây. Trong hệ thống 3 pha, dòng điện được phân bổ trên các pha, nhưng vẫn cần tính toán cẩn thận để tránh quá tải cục bộ.

Điện áp hệ thống 3 pha

Hệ thống điện 3 pha thường có điện áp:

• 380V đối với mạng điện công nghiệp phổ biến

Điện áp ảnh hưởng trực tiếp đến:

• Dòng điện chạy trong dây

• Mức công suất mà dây có thể truyền tải

Với cùng một công suất, điện áp cao hơn sẽ giúp dòng điện thấp hơn, từ đó giảm áp lực lên dây dẫn.

Chiều dài đường dây và sụt áp

Sụt áp là hiện tượng không thể tránh khỏi khi truyền điện trên quãng đường dài. Đường dây càng dài thì:

• Điện trở càng lớn

• Điện áp tại cuối nguồn càng giảm

• Dòng điện có xu hướng tăng để bù công suất

Nếu không tính đến yếu tố này khi chọn dây điện 3 pha theo tải, bạn có thể gặp tình trạng:

• Thiết bị hoạt động yếu

• Dây dẫn nóng hơn dự kiến

• Hiệu suất hệ thống giảm rõ rệt

Hiểu đúng về hệ số an toàn trong điện 3 pha

Hệ số an toàn là phần dư tải được cộng thêm khi chọn dây dẫn. Trong thực tế, nhiều kỹ thuật viên thường áp dụng:

• Hệ số an toàn từ 20–30%

• Tức là chỉ sử dụng khoảng 70–80% khả năng chịu tải tối đa của dây

Cách làm này giúp:

• Dây ít phát nhiệt

• Lớp cách điện bền hơn

• Hệ thống hoạt động ổn định trong thời gian dài

Tầm quan trọng của việc chọn đúng tiết diện dây ngay từ đầu

Việc chọn đúng dây điện 3 pha theo tải không chỉ giúp tránh quá nhiệt mà còn mang lại nhiều lợi ích lâu dài:

• Giảm sự cố trong quá trình vận hành

• Hạn chế chi phí sửa chữa, thay thế

• Dễ dàng nâng cấp hệ thống trong tương lai

Đặc biệt với các nhánh tải trung bình, việc hiểu rõ khả năng chịu tải của từng loại dây sẽ giúp bạn đưa ra quyết định chính xác hơn. Bạn có thể tham khảo thêm bài phân tích chi tiết dây 4×6 chịu tải bao nhiêu để có cái nhìn rõ ràng trước khi lựa chọn.

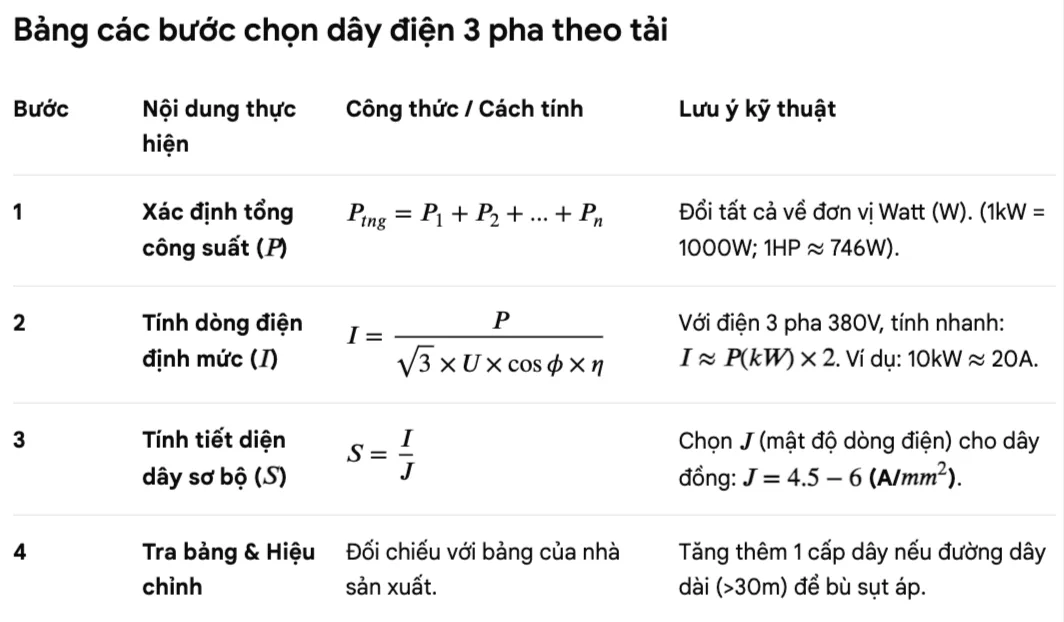

Hướng dẫn cách chọn dây điện 3 pha theo tải từng bước

Sau khi đã hiểu các thông số cơ bản, phần quan trọng nhất chính là áp dụng đúng quy trình chọn dây điện 3 pha theo tải. Nếu làm đúng từng bước dưới đây, bạn có thể hạn chế tối đa nguy cơ quá nhiệt, sụt áp và sự cố trong quá trình vận hành.

Bước 1: Xác định tổng tải và dòng điện của hệ thống

Trước tiên, bạn cần liệt kê toàn bộ thiết bị sử dụng điện 3 pha, bao gồm:

• Công suất định mức của từng máy

• Số lượng thiết bị hoạt động đồng thời

• Thời gian vận hành (liên tục hay theo ca)

Sau đó:

• Cộng tổng công suất tiêu thụ (kW)

• Quy đổi sang dòng điện 3 pha theo công thức phù hợp

Việc xác định đúng dòng tải là nền tảng để chọn tiết diện dây chính xác. Nếu bỏ sót tải hoặc ước lượng thiếu, dây rất dễ bị quá tải khi hệ thống hoạt động thực tế.

Bước 2: Chọn tiết diện dây theo dòng cho phép

Khi đã có dòng tải, bạn tiến hành:

• Tra bảng dòng điện cho phép của từng tiết diện dây

• So sánh với dòng tải thực tế của hệ thống

Nguyên tắc quan trọng là:

• Dòng cho phép của dây phải lớn hơn dòng tải thực tế

Ví dụ:

• Nhánh tải trung bình → có thể cân nhắc dây 4×6

• Nhánh tải lớn hơn → cần xem xét dây 10mm

• Tuyến cấp nguồn chính → thường phải dùng dây tiết diện lớn hơn nhiều

Ở bước này, tuyệt đối không chọn dây “vừa khít” với dòng tải, vì điều này rất dễ dẫn đến quá nhiệt khi tải tăng đột ngột.

Bước 3: Áp dụng hệ số an toàn để tránh quá nhiệt

Đây là bước mà nhiều người thường bỏ qua, nhưng lại cực kỳ quan trọng khi chọn dây điện 3 pha theo tải.

Trong thực tế thi công, kỹ thuật viên thường:

• Chỉ sử dụng 70–80% khả năng chịu tải của dây

• Tức là cộng thêm hệ số an toàn 20–30%

Lợi ích của việc áp dụng hệ số an toàn:

• Dây ít phát nhiệt khi vận hành liên tục

• Lớp cách điện bền hơn

• Giảm nguy cơ sự cố khi tải tăng hoặc môi trường nóng

Đặc biệt với hệ thống chạy nhiều giờ mỗi ngày, hệ số an toàn gần như là yêu cầu bắt buộc.

Bước 4: Kiểm tra sụt áp trên đường dây

Sau khi đã chọn được tiết diện dây theo tải và hệ số an toàn, bạn cần kiểm tra thêm yếu tố sụt áp:

• Đường dây càng dài → sụt áp càng lớn

• Sụt áp lớn khiến thiết bị hoạt động kém hiệu quả

• Dòng điện có xu hướng tăng để bù công suất → dây nóng hơn

Nếu tính toán cho thấy sụt áp vượt mức cho phép:

• Cần tăng tiết diện dây

• Hoặc rút ngắn chiều dài đường dây nếu có thể

Bước này giúp đảm bảo hệ thống không chỉ an toàn mà còn vận hành ổn định và hiệu quả.

Ví dụ thực tế chọn dây điện 3 pha theo tải

Để dễ hình dung hơn, hãy cùng xem một vài ví dụ thực tế thường gặp trong thi công điện 3 pha.

Ví dụ 1: Chọn dây cho nhánh tải trung bình

Một xưởng nhỏ có:

• Tổng công suất thiết bị khoảng 15–18kW

• Các máy hoạt động theo ca, không chạy liên tục 24/7

• Khoảng cách từ tủ điện đến máy không quá xa

Trong trường hợp này:

• Dòng tải ở mức trung bình

• Có thể cân nhắc dùng dây tiết diện vừa phải

• Áp dụng hệ số an toàn để dây không bị nóng khi tải tăng

Việc chọn đúng dây ngay từ đầu giúp hệ thống vận hành ổn định mà không phải thay dây sau thời gian ngắn sử dụng.

Ví dụ 2: Chọn dây cho tuyến cấp nguồn chính

Với hệ thống:

• Nhiều máy móc hoạt động đồng thời

• Tổng tải lớn

• Yêu cầu vận hành liên tục và ổn định

Lúc này, dây dẫn không chỉ cần đủ tải mà còn phải:

• Có hiệu suất truyền tải cao

• Hạn chế sụt áp

• Ít phát nhiệt trong thời gian dài

Đối với các tuyến như vậy, việc chọn dây tiết diện lớn hơn là giải pháp an toàn và kinh tế về lâu dài, dù chi phí đầu tư ban đầu cao hơn.

Vì sao chọn đúng giúp dây không bị nóng?

Khi bạn:

• Xác định đúng tải

• Chọn tiết diện dây phù hợp

• Áp dụng hệ số an toàn

• Kiểm soát tốt sụt áp

Thì dòng điện chạy trong dây luôn nằm trong vùng an toàn. Nhờ đó:

• Dây không bị ép tải

• Nhiệt sinh ra thấp

• Tuổi thọ dây và thiết bị tăng đáng kể

Để có thêm dữ liệu so sánh khi lựa chọn dây cho từng nhánh tải cụ thể, bạn có thể tham khảo bài viết dây 10mm chịu tải bao nhiêu, giúp bạn dễ dàng quyết định nên dùng dây nào cho từng vị trí trong hệ thống.

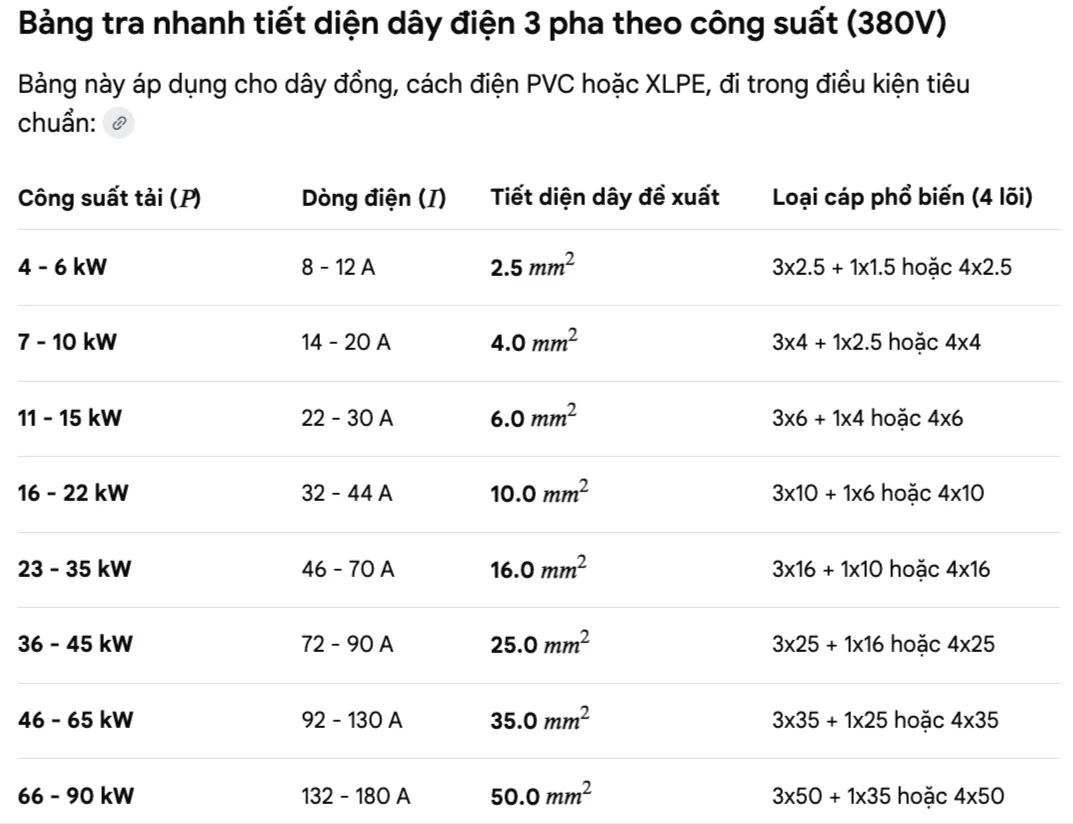

Các tiết diện dây 3 pha thường dùng và phạm vi áp dụng

Sau khi nắm được cách chọn dây điện 3 pha theo tải, bước tiếp theo là hiểu rõ từng loại tiết diện dây phổ biến đang được sử dụng trên thực tế. Việc này giúp bạn tránh chọn dây quá nhỏ gây quá nhiệt, hoặc chọn dây quá lớn dẫn đến lãng phí chi phí đầu tư.

Dây 4×6 – dùng cho tải nào là hợp lý?

Dây 4×6 (4 lõi, mỗi lõi 6mm²) thường được sử dụng cho:

• Nhánh tải trung bình trong hệ thống điện 3 pha

• Các máy móc công suất vừa

• Khoảng cách truyền tải ngắn

Ưu điểm của dây 4×6 là:

• Chi phí hợp lý

• Dễ thi công

• Phù hợp cho xưởng nhỏ, kho bãi

Tuy nhiên, do tiết diện không quá lớn, dây 4×6:

• Không nên dùng cho tải lớn liên tục

• Cần áp dụng hệ số an toàn rõ ràng để tránh quá nhiệt

Dây 10mm – giải pháp an toàn hơn cho tải lớn

Dây điện 10mm (10mm²) thường được lựa chọn khi:

• Tải tiêu thụ cao hơn mức trung bình

• Hệ thống vận hành nhiều giờ trong ngày

• Cần giảm sụt áp và tăng độ ổn định

So với dây 4×6, dây 10mm:

• Chịu tải tốt hơn

• Ít phát nhiệt hơn

• Phù hợp cho nhánh tải lớn hoặc tuyến cấp điện quan trọng

Trong nhiều công trình, dây 10mm được xem là phương án “dự phòng an toàn”, đặc biệt khi chủ đầu tư có kế hoạch mở rộng tải trong tương lai.

Khi nào cần dùng dây 4×35 cho hệ thống 3 pha?

Dây 4×35 là loại dây có tiết diện lớn, thường dùng cho:

• Tuyến cấp nguồn chính

• Hệ thống điện 3 pha công suất lớn

• Nhà máy, xưởng sản xuất vận hành liên tục

Ưu điểm nổi bật của dây 4×35:

• Khả năng chịu tải rất cao

• Hiệu suất truyền tải tốt

• Sụt áp thấp

• Ít nguy cơ quá nhiệt khi dùng đúng mục đích

Tuy chi phí đầu tư ban đầu cao hơn, nhưng với các hệ thống lớn, dây 4×35 lại giúp tiết kiệm đáng kể chi phí vận hành và sửa chữa về lâu dài.

Lưu ý quan trọng để tránh quá nhiệt khi thi công điện 3 pha

Dù đã chọn đúng tiết diện dây, nếu thi công và sử dụng không đúng cách, nguy cơ quá nhiệt vẫn có thể xảy ra. Dưới đây là những lưu ý quan trọng giúp hệ thống điện 3 pha vận hành an toàn.

Không chọn dây “vừa đủ tải”

Một nguyên tắc quan trọng là:

• Không chọn dây đúng bằng tải tính toán

• Luôn có dư tải để phòng các tình huống phát sinh

Dây vận hành sát ngưỡng chịu tải trong thời gian dài sẽ:

• Nóng lên nhanh

• Lão hóa cách điện

• Giảm tuổi thọ hệ thống

Tránh bó dây và lắp đặt trong môi trường kín

Khi nhiều dây đi chung trong ống nhỏ hoặc máng cáp chật:

• Khả năng tản nhiệt giảm mạnh

• Nhiệt tích tụ nhanh

Đối với hệ thống điện 3 pha, nên:

• Đi dây gọn, thoáng

• Tránh bó nhiều dây tải lớn chung một ống

• Tăng tiết diện nếu điều kiện lắp đặt không lý tưởng

Cân pha tốt để tránh quá tải cục bộ

Mất cân bằng pha là nguyên nhân phổ biến gây quá nhiệt:

• Một pha chịu tải lớn hơn các pha còn lại

• Dây pha đó nóng nhanh dù tổng tải chưa lớn

Giải pháp:

• Phân bổ tải đều trên các pha

• Đo dòng từng pha sau khi vận hành

• Điều chỉnh lại tải khi có chênh lệch lớn

Chọn dây đúng tiêu chuẩn, nguồn gốc rõ ràng

Dây điện kém chất lượng thường:

• Lõi đồng không đủ tiết diện

• Cách điện mỏng

• Chịu tải kém hơn so với thông số công bố

Vì vậy, khi chọn dây điện 3 pha, bạn nên ưu tiên:

• Nhà cung cấp uy tín

• Dây đạt tiêu chuẩn kỹ thuật

• Thông tin rõ ràng trên vỏ dây

Xem thêm thông tin chi tiết và cập nhật mới nhất về giá dây điện 3 pha 4×35 để chủ động lựa chọn tiết diện phù hợp cho tuyến cấp nguồn chính của hệ thống.

Tổng kết: Chọn dây điện 3 pha theo tải sao cho đúng?

Để chọn dây điện 3 pha theo tải và tránh quá nhiệt, bạn cần:

• Xác định chính xác tải tiêu thụ

• Chọn tiết diện dây phù hợp với dòng tải

• Áp dụng hệ số an toàn 20–30%

• Kiểm soát sụt áp và điều kiện lắp đặt

• Phân bổ tải và cân pha hợp lý

Làm đúng ngay từ đầu sẽ giúp hệ thống:

• Vận hành ổn định

• An toàn lâu dài

• Tiết kiệm chi phí sửa chữa và nâng cấp
