Gối đỡ ống HDPE là phần kết cấu tưởng phụ nhưng quyết định tuyến ống đi nổi có giữ được cao độ, độ thẳng và độ bền sau nhiều năm vận hành hay không. Ống HDPE có ưu điểm dẻo, chịu va đập và chống ăn mòn tốt, nhưng chính độ dẻo này cũng khiến tuyến đi nổi dễ võng nếu khoảng cách đỡ quá xa, gối đặt sai vị trí hoặc kẹp siết không hợp lý.
Khi thiết kế ống hdpe đi nổi, câu hỏi không chỉ là chọn đường kính ống và áp lực danh nghĩa. Bạn còn cần tính cách đỡ ống hdpe, chọn kẹp đỡ đường ống, bố trí gối gần co tê van và xử lý chống võng ống khi có nước, nắng, rung hoặc giãn nở nhiệt. Bài viết này đi vào các nguyên tắc thực tế để tuyến HDPE đi nổi không bị trễ bụng, xệ mối nối hoặc lệch tim sau khi đưa vào sử dụng.
Vì sao tuyến HDPE đi nổi cần gối đỡ?
Gối đỡ ống HDPE giúp truyền tải trọng của ống, nước trong ống và phụ kiện xuống nền, khung thép hoặc bệ đỡ. Nếu không có điểm đỡ hợp lý, toàn bộ trọng lượng sẽ phân bố không đều, làm ống võng ở nhịp giữa hoặc kéo căng tại các mối nối.
Ống HDPE dẻo nhưng không nên để tự treo
Độ dẻo là lợi thế khi chôn ngầm hoặc đi theo địa hình, nhưng với tuyến đi nổi, ống cần được giữ hình học ổn định. Một đoạn ống nhìn thẳng lúc mới lắp có thể bắt đầu võng sau vài tháng chịu nước, nắng và rung. Khi đó, nước đọng trong điểm thấp, lực dồn về gối kế bên và mối nối có thể chịu ứng suất không mong muốn.
Vì vậy, đỡ ống hdpe không chỉ là kê cho khỏi chạm đất. Đó là cách duy trì cao độ thiết kế, bảo vệ mối nối và giữ tuyến làm việc đúng điều kiện ban đầu.
Tải trọng nước làm nhịp ống nặng hơn nhiều
Ống rỗng khá nhẹ, nhưng khi đầy nước, tải trọng tăng đáng kể. Đường kính càng lớn, lượng nước trong mỗi mét ống càng nhiều. Nếu khoảng cách gối đỡ tính theo cảm giác khi ống chưa có nước, tuyến có thể bị thiếu đỡ khi vận hành thật.
Với ống hdpe đi nổi, cần xem tải trọng nước là điều kiện làm việc chính. Đừng chỉ dựa vào lúc thi công khô để quyết định khoảng cách đỡ.
Gối đỡ giúp giảm rung và lệch tim
Khi bơm khởi động, đóng mở van hoặc lưu lượng thay đổi, tuyến ống có thể rung nhẹ. Kẹp đỡ đường ống và gối đỡ đúng vị trí giúp hạn chế dịch chuyển ngang, giữ tim ống ổn định và giảm lực truyền vào co, tê, van hoặc mặt bích.
Chọn khoảng cách đỡ theo những yếu tố nào?
Không nên áp một con số cố định cho mọi tuyến. Khoảng cách gối đỡ ống hdpe phụ thuộc vào đường kính, độ dày thành ống, nhiệt độ môi trường, lượng nước trong ống, hướng tuyến và yêu cầu vận hành. Cùng là HDPE, tuyến nhỏ trong nhà máy và tuyến lớn ngoài trời sẽ cần cách đỡ khác nhau.
Đường kính và độ dày thành ống
Ống đường kính lớn chứa nhiều nước hơn và có nhịp uốn khác ống nhỏ. Độ dày thành ống cũng ảnh hưởng khả năng chịu võng. Khi lựa chọn, nên tham khảo khuyến nghị của nhà sản xuất hoặc tiêu chuẩn thiết kế nội bộ, sau đó điều chỉnh theo điều kiện thực tế công trình.
Nếu không có bảng tính sẵn, hãy chọn nhịp đỡ thận trọng hơn ở các khu vực quan trọng. Chi phí thêm vài gối đỡ thường nhỏ hơn chi phí sửa tuyến bị võng sau khi vận hành.
Nhiệt độ và nắng trực tiếp
HDPE chịu môi trường tốt, nhưng tuyến đi nổi ngoài trời vẫn chịu giãn nở nhiệt. Nắng trực tiếp làm ống nóng lên, mềm hơn và thay đổi chiều dài. Nếu khoảng cách gối quá xa, đoạn giữa dễ võng hơn vào thời điểm nhiệt cao.
Với tuyến ngoài trời, chống võng ống cần đi cùng phương án giãn nở: không siết mọi kẹp như điểm cố định, chừa khả năng trượt có kiểm soát và bảo vệ ống khỏi va chạm cơ học.
Áp lực, lưu lượng và rung động
Những tuyến gần bơm, van điều khiển hoặc đoạn đổi hướng có thể chịu rung nhiều hơn. Ở các vị trí này, khoảng cách đỡ nên dày hơn và gối cần chắc hơn. Nếu chỉ bố trí đều theo chiều dài mà bỏ qua điểm rung, tuyến có thể vẫn bị lệch tại các đoạn nhạy cảm.
Vị trí cần bố trí gối đỡ dày hơn
Khoảng cách đều trên đoạn thẳng là cần thiết, nhưng chưa đủ. Gối đỡ ống hdpe còn phải được đặt đúng tại các vị trí sinh lực: gần co, tê, van, mặt bích, thiết bị và đoạn chuyển cao độ. Đây là nơi tuyến ống thường bị kéo, xoắn hoặc rung.
Gần co và tê
Co và tê làm đổi hướng dòng chảy, đồng thời tạo điểm thay đổi hình học trên tuyến. Nếu không có gối đỡ gần đó, trọng lượng ống có thể kéo lệch phụ kiện. Với ống hdpe đi nổi, nên đặt điểm đỡ trước và sau cụm co tê để giữ cụm nối ổn định.
Không nên để một đoạn ống dài treo vào co. Co không phải là giá đỡ. Nó là phụ kiện chuyển hướng và cần được giảm tải bằng gối đỡ hoặc kẹp phù hợp.
Gần van, đồng hồ và mặt bích
Van, đồng hồ, mặt bích và phụ kiện kim loại thường nặng hơn ống. Nếu treo chúng trực tiếp trên thân HDPE, tuyến dễ võng cục bộ. Nên có bệ hoặc gối riêng cho cụm thiết bị, đồng thời đặt kẹp đỡ đường ống gần hai bên để giảm lực lên mối nối.
Khi thao tác đóng mở van, lực tay có thể truyền vào ống. Gối đỡ gần van giúp tuyến ít bị xoay và giảm nguy cơ lỏng bulong hoặc lệch mặt bích.
Đoạn qua khe, mương hoặc khoảng trống
Những đoạn vượt mương, đi qua khe kỹ thuật hoặc băng qua khu vực trống thường bị kéo dài nhịp đỡ vì thiếu vị trí kê. Đây lại là nơi dễ võng nhất. Nếu không thể đặt gối bên dưới, cần dùng khung treo, giá đỡ thép hoặc phương án đỡ phụ để kiểm soát nhịp.
Các kiểu gối đỡ và kẹp đỡ thường gặp
Không phải điểm đỡ nào cũng giống nhau. Có điểm chỉ đỡ tải đứng, có điểm cố định vị trí, có điểm cho phép ống trượt khi giãn nở. Chọn đúng kiểu gối đỡ ống hdpe giúp tuyến vừa chắc vừa không bị khóa cứng quá mức.

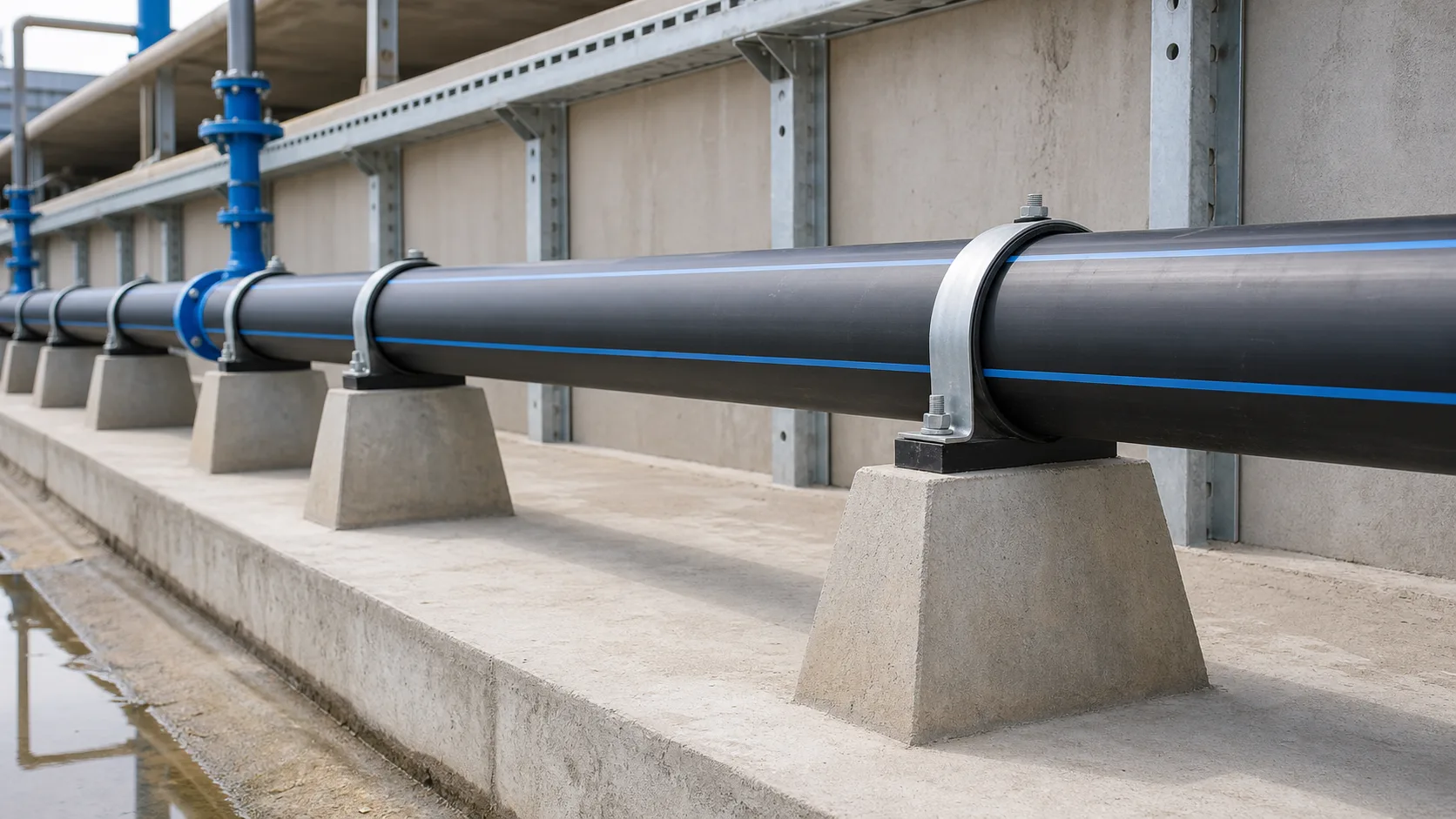

Gối kê bê tông hoặc thép
Gối kê bê tông, thép hình hoặc bệ đỡ cố định thường dùng cho tuyến đi nổi ngoài trời, tuyến hạ tầng hoặc khu kỹ thuật. Ưu điểm là chắc, chịu tải tốt và dễ căn cao độ. Nhược điểm là nếu bề mặt tiếp xúc quá cứng hoặc sắc, cần có lớp đệm để tránh làm cấn thân ống.
Kẹp ôm ống
Kẹp đỡ đường ống giúp giữ ống không nhảy khỏi gối, hạn chế rung và kiểm soát vị trí ngang. Tuy nhiên, không nên siết kẹp quá chặt ở mọi điểm. Một số điểm cần cho phép ống trượt theo chiều dài khi giãn nở nhiệt. Nếu khóa cứng toàn tuyến, lực nhiệt có thể dồn vào mối nối hoặc phụ kiện.
Giá treo và khung đỡ
Khi tuyến đi trên cao, giá treo hoặc khung đỡ là lựa chọn phổ biến. Cần kiểm tra khả năng chịu tải của trần, dầm hoặc khung thép. Đừng chỉ tính tải của ống rỗng; hãy tính cả nước, phụ kiện, rung và hệ số an toàn thi công.
Cách chống võng ống trên tuyến đi nổi
Chống võng ống là mục tiêu chính khi bố trí gối đỡ. Một tuyến nhìn đẹp lúc nghiệm thu nhưng võng sau vài mùa nắng mưa vẫn là tuyến chưa đạt. Cần kiểm soát cả nhịp đỡ, cao độ gối, cách kẹp và hướng giãn nở.
Căn cao độ trước khi siết kẹp
Trước khi siết kẹp, hãy kiểm tra cao độ từng gối bằng dây, laser hoặc thước nước tùy điều kiện. Nếu một gối thấp hơn, ống sẽ tự võng về điểm đó. Nếu một gối cao hơn, thân ống bị đội lên và tạo lực uốn ở hai bên.
Với đỡ ống hdpe, cao độ đều quan trọng không kém khoảng cách. Gối nhiều nhưng lệch cao độ vẫn có thể làm tuyến kém ổn định.
Không để gối cấn vào thân ống
Bề mặt gối cần đủ rộng, nhẵn và có lớp đệm nếu cần. Mép thép sắc hoặc bê tông gồ ghề có thể làm cấn thân ống khi tuyến rung hoặc giãn nở. Một vết cấn nhỏ lặp lại lâu ngày có thể trở thành điểm yếu.
Chừa chuyển vị do giãn nở
HDPE có giãn nở nhiệt rõ hơn nhiều vật liệu cứng. Với tuyến dài ngoài trời, cần xác định điểm cố định và điểm trượt. Không phải mọi kẹp đỡ đường ống đều nên siết chết. Có điểm giữ, có điểm dẫn hướng và có điểm cho trượt thì tuyến mới làm việc êm.
Lỗi thường gặp khi đỡ ống HDPE
Các lỗi dưới đây thường không bộc lộ ngay trong ngày lắp đặt. Chúng xuất hiện sau khi tuyến đầy nước, chịu nắng, rung hoặc sau vài lần đóng mở van. Vì vậy, kiểm tra sớm cách đặt gối đỡ ống hdpe là việc đáng làm.
Đặt gối theo khoảng cách quá xa
Đây là lỗi phổ biến nhất. Ban đầu ống vẫn nằm được trên gối, nhưng nhịp dài khiến đoạn giữa võng dần. Khi đã võng, việc thêm gối sửa chữa có thể khó vì tuyến đã có nước, phụ kiện và cao độ liên quan.
Siết kẹp quá chặt toàn tuyến
Siết quá chặt tưởng chắc nhưng có thể khóa giãn nở. Khi nhiệt độ thay đổi, ống không trượt được và lực dồn về co, tê hoặc mặt bích. Với ống hdpe đi nổi, cần phân biệt điểm cố định và điểm đỡ trượt.
Bỏ qua tải phụ kiện nặng
Van, đồng hồ, bích thép và bộ lọc cần được đỡ riêng. Nếu để thân HDPE gánh toàn bộ, tuyến sẽ võng tại cụm thiết bị. Đây là vị trí vừa khó sửa, vừa ảnh hưởng vận hành nhiều nhất.
Checklist trước khi nghiệm thu tuyến đi nổi
Trước khi nghiệm thu, hãy đi dọc tuyến và kiểm tra bằng mắt lẫn thao tác nhẹ. Một checklist ngắn giúp phát hiện lỗi đỡ ống hdpe khi còn chỉnh được, thay vì chờ tuyến vận hành lâu mới xử lý.
Kiểm tra cao độ và độ thẳng
Nhìn dọc theo tuyến để phát hiện đoạn võng, đoạn đội cao hoặc lệch ngang. Nếu có dụng cụ đo, kiểm tra lại các điểm quan trọng: đầu tuyến, cuối tuyến, gần van, gần co tê và đoạn vượt khoảng trống.
Kiểm tra kẹp, bulong và lớp đệm
Kẹp phải chắc nhưng không làm cấn ống. Bulong không lỏng, không lệch và không ép méo thân ống. Nếu có lớp đệm cao su hoặc vật liệu mềm, kiểm tra xem đệm có nằm đúng vị trí không.
Thử nước và quan sát khi vận hành
Sau khi cấp nước thử, quan sát tuyến khi đầy nước. Nếu có đoạn bắt đầu võng rõ, cần bổ sung hoặc chỉnh gối ngay. Khi bơm chạy, quan sát rung gần van, co, tê và cụm thiết bị. Đây là lúc khả năng chống võng ống và chống rung thể hiện rõ nhất.
Kết luận
Gối đỡ ống hdpe là phần không nên làm theo cảm giác. Muốn tuyến đi nổi bền, hãy chọn khoảng cách đỡ theo đường kính, tải trọng nước, nhiệt độ, vị trí phụ kiện và điều kiện rung. Những điểm gần co, tê, van, mặt bích và đoạn vượt khoảng trống cần được đỡ kỹ hơn đoạn thẳng thông thường.
Nguyên tắc dễ nhớ
Đỡ đủ gần để không võng, căn cao độ đều, tránh bề mặt cấn ống và phân biệt điểm cố định với điểm trượt. Kẹp đỡ đường ống phải giữ tuyến ổn định nhưng không khóa cứng giãn nở ở mọi vị trí.
Khi nào nên tính kỹ hơn?
Nếu tuyến ống hdpe đi nổi có đường kính lớn, ngoài trời nắng, gần bơm, qua khoảng trống dài hoặc mang nhiều phụ kiện nặng, nên tính toán khoảng cách gối đỡ thay vì ước lượng. Làm kỹ từ đầu giúp chống võng ống tốt hơn và giảm chi phí sửa chữa sau này.
